Зоркий 10

Основная информация

• Индекс: F066
• Годы выпуска: 1964 - 1977
• Состояние: (Внешне - отлично, не работает затвор)
• Серийный номер: б/н
• Наличие чехла: Да

Комплектация

С объективом Индустар-63 2.8/45, в чехле

Описание модели

Зо́ркий-10 — дальномерный фотоаппарат, выпускавшийся с 1964 по 1978 год на Красногорском механическом заводе в рамках семейства «Зоркий-автомат»[1]. Всего выпущено 332 144 экземпляра. За пределами СССР «Зоркий-10» продавался также под названием «Revue 10»[2][3].

Первый советский фотоаппарат с полностью автоматизированным управлением экспозицией[4][5][* 1]. В 1965 году за удачный дизайн награждён золотой медалью Лейпцигской ярмарки[6].
Технические особенности
Вероятным прототипом послужила камера Ricohmatic-35[7][8][9][10]. От него советский фотоаппарат унаследовал необычный дизайн, доработанный при участии выпускников Строгановского художественно-промышленного училища[7]. Самым оригинальным выглядит курок взвода, расположенный на нижней стенке, и не справа, а слева[5].

Экспонометрическое устройство камеры состоит из селенового фотоэлемента и гальванометра с двумя стрелками на общей оси: индикаторной и вспомогательной. Их положение зависит от яркости снимаемых объектов и величины фототока. В момент нажатия на спуск обе стрелки арретируются, а вспомогательная служит упором для ступенчатого рычага суммирующего механизма экспоавтоматики[11]. Механизм приводится в действие спусковым рычагом, и от момента его стопорения стрелкой зависит пара выдержка-диафрагма, отрабатываемая механическим затвором[12][13][9].

В результате «Зоркий-10», как и все автоматизированные фотоаппараты тех лет, не нуждается в источниках электропитания, работая от усилия на рычаге спуска и ЭДС экспонометра[14]. По этой причине автоматика большинства этих камер сегодня неработоспособна из-за естественной деградации фотоэлемента. Индикаторная стрелка гальванометра видна в видоискателе и отображает приблизительное значение отрабатываемой выдержки. При недостатке света стрелка заходит в красный сектор шкалы. В ручном режиме при отключённой автоматике и фиксированной выдержке 1/30 секунды возможна ручная установка диафрагмы[15]. Этот же режим используется при работе с электронной фотовспышкой и при ручной выдержке «В», которая включается отдельным рычагом на оправе затвора.

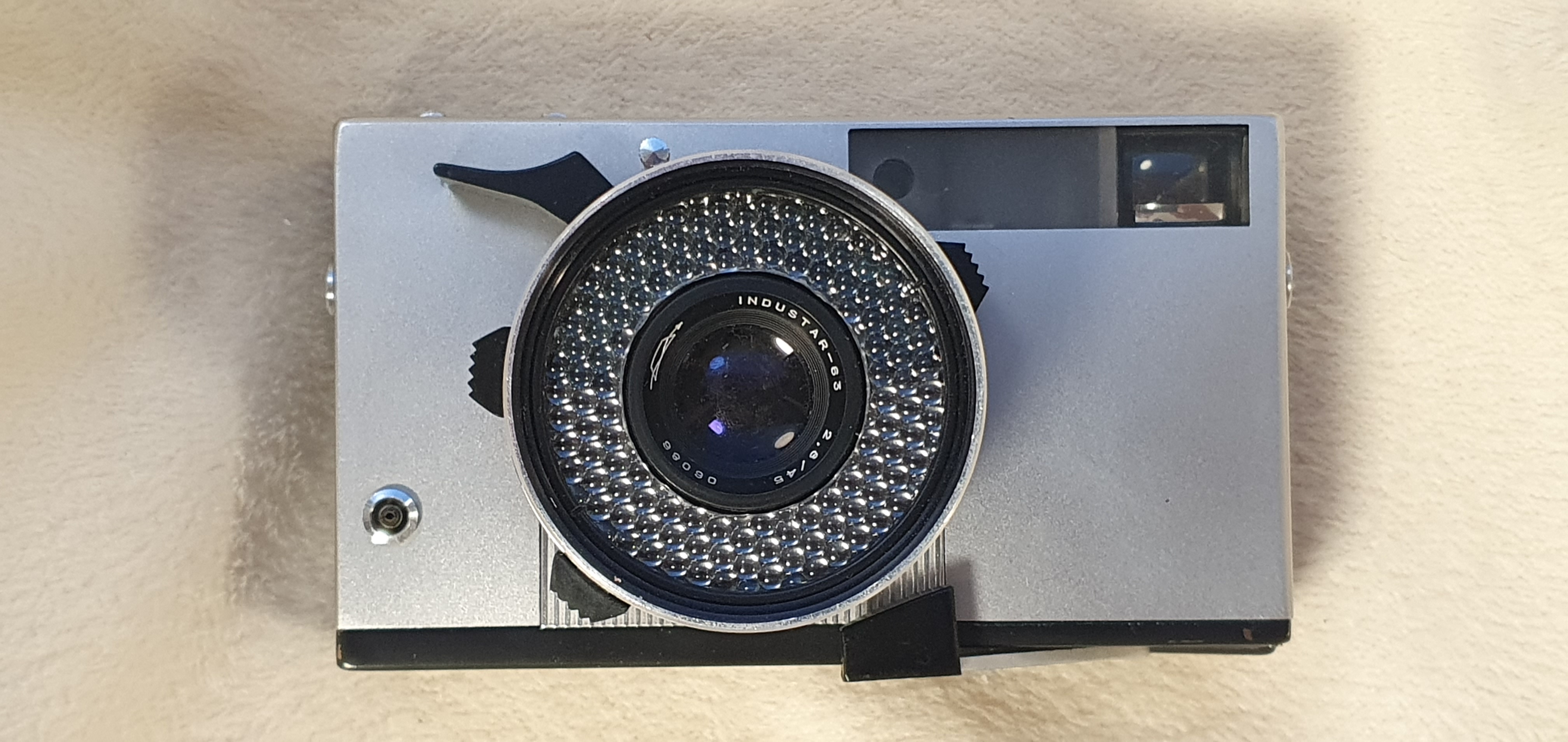

Таким образом, впервые в СССР реализовано автоматическое управление экспозицией при помощи центрального затвора, совмещающего функцию диафрагмы[5][16]. Относительное отверстие объектива регулируется степенью открытия лепестков затвора. Кольцевой селеновый фотоэлемент расположен вокруг передней линзы объектива внутри оправы, и при надетом светофильтре автоматически учитывает его светопропускание. Фотоаппарат «Зоркий-10» и его упрощённая версия «Зоркий-11» — программные автоматы. По советской терминологии такой тип экспоавтоматики называли «однопрограммным автоматом», что означало жёсткую нерегулируемую взаимосвязь всех сочетаний выдержка-диафрагма[12]. При максимальной яркости объекта съёмки отрабатывается выдержка 1/250 при диафрагме 22, при минимальной яркости — выдержка 1/30 при диафрагме 2,8. Изменить сочетание выдержка — диафрагма невозможно[17].

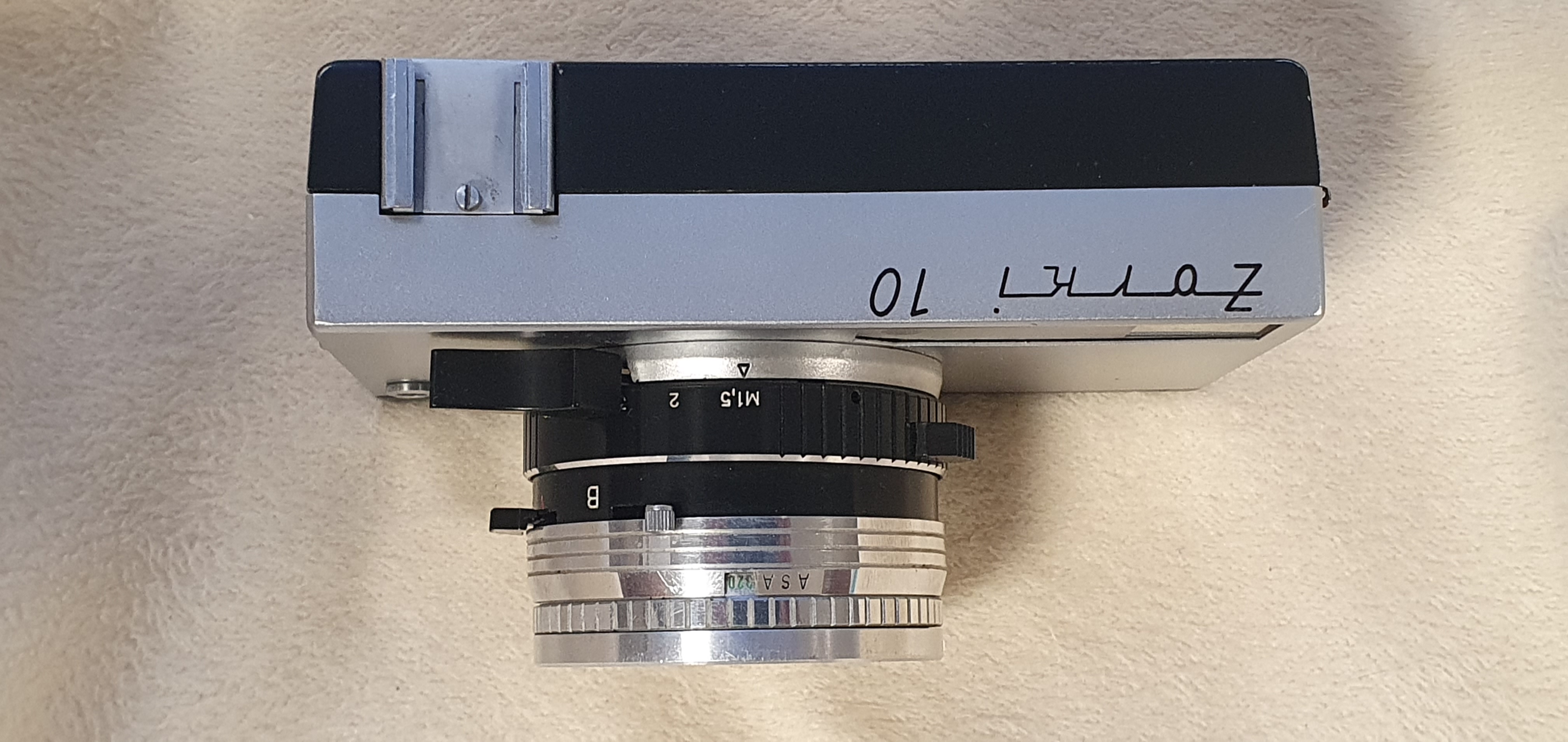

«Зоркий-10», верхняя крышка с обоймой для фотовспышки.
«Зоркий-10», верхняя крышка с обоймой для фотовспышки.

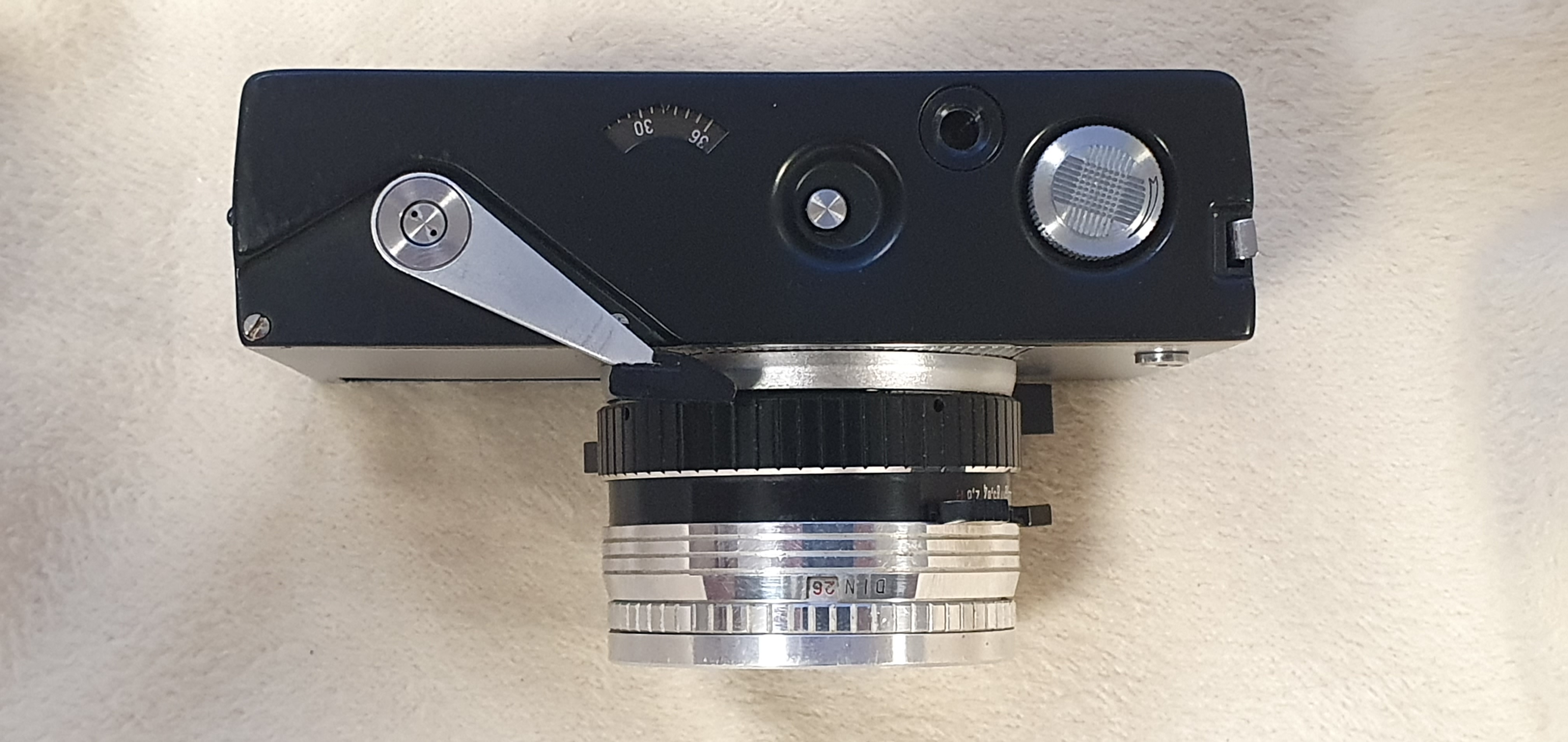

Нижняя крышка с основными органами управления.
Нижняя крышка с основными органами управления.
«Зоркий-10» с открытой задней стенкой.
«Зоркий-10» с открытой задней стенкой.
Характеристики
Корпус — литой из алюминиевого сплава, с откидной задней стенкой;
Лепестковый затвор ФЗА-18 — центральный междулинзовый, совмещающий функцию диафрагмы[8]. Выдержки от 1/30 до 1/250 секунды отрабатываются бесступенчато. Отдельным рычагом включается ручная выдержка «B». В ручном режиме отрабатываются только две выдержки: «В» и 1/30. Значения диафрагмы от f/2,8 до f/22[1];
Фотовспышка устанавливается в холодный башмак и подключается через разъём PC;
Резьба для светофильтров — М52 × 0,75;
Дальномер с номинальной базой 38 мм, увеличение дальномера 0,65×;
Диапазон светочувствительности фотоплёнок от 16 до 500 единиц ГОСТ, в автоматическом режиме — до 320 ГОСТ;
Счётчик кадров автоматический самосбрасывающийся с обратным отсчётом;

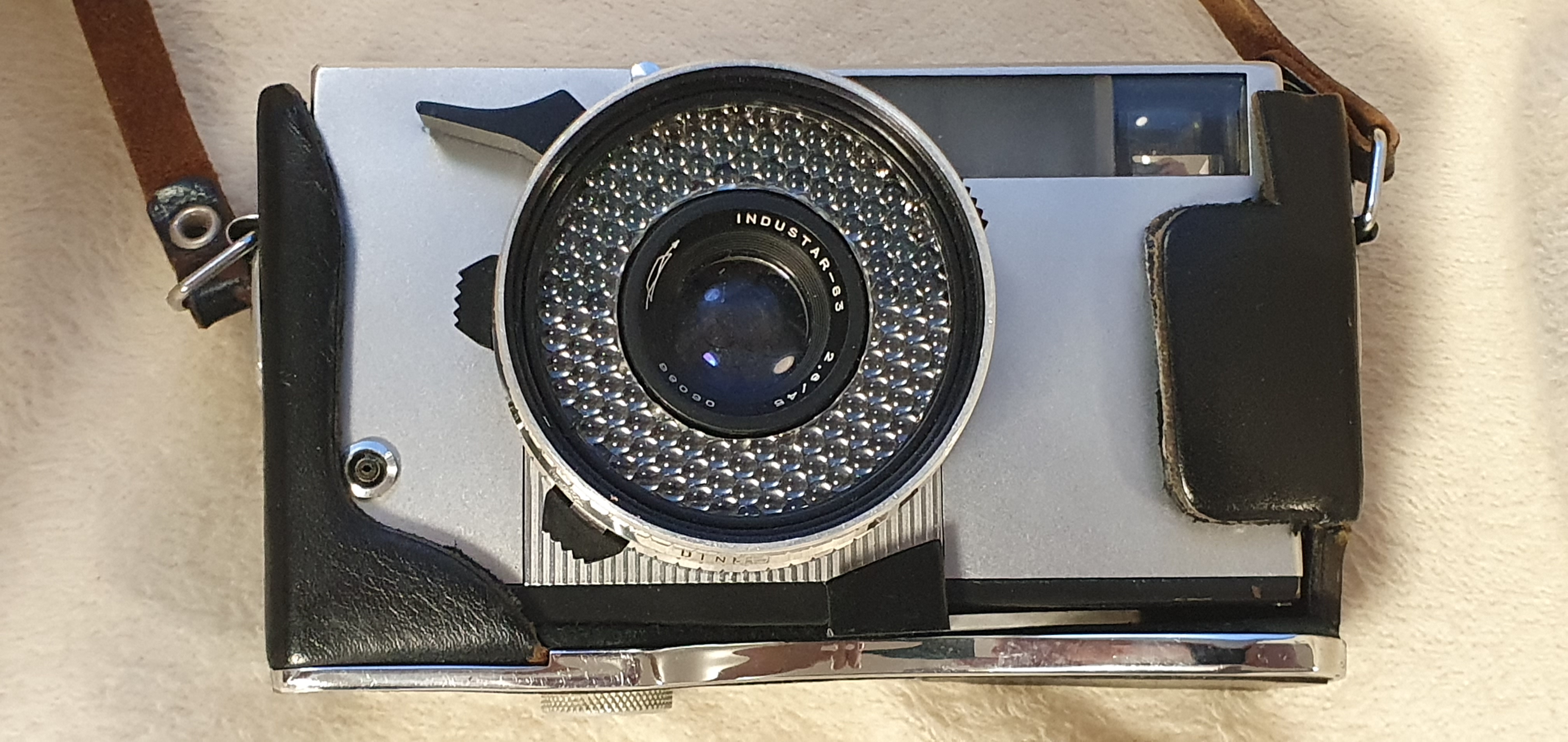

Кожаный футляр фотоаппарата позволяет взводить затвор не вынимая камеру;
Автоспуск (на части камер отсутствовал);
Резьба штативного гнезда — 1/4" дюйма (на ранних выпусках 3/8);
